Bajonetové konektory zjednodušují připojení sdružených svítilen přívěsu. Objevují se v pěti, šesti, sedmi nebo dokonce osmi pólovém provedení. A každý výrobce je používá a zapojuje tak trochu po svém. Schémata zapojení pomohou při opravě kabeláže nebo náhradě svítilny za jiný typ.
Agados 6 pól • AJ.BA 5 pól kruhový • AJ.BA 5 pól čtvercový • AJ.BA 4 pól čtvercový • Aspöck 5 pól • Aspöck 7 pól DIN • Dobplast 5 pól • Fristom 5 pól • Fristom 6 pól • Jokon 5 pól • Jokon 6 pól • Lucidity 5 pól • Lucidity 6 pól • Lucidity 7 pól DIN • VAPP 5 pól • VAPP 6 pól • WAŚ 5 pól • WAŚ 7 pól
Čísla kontaktů ve schématech jsou pouze pomocná pro popis funkce kontaktu. Důležitá je vždy pozice kontaktu vzhledem k drážce, která definuje vzájemnou polohu obou částí spoje. Kontakty na těle bajonetu nejsou některými výrobci označovány čísly vůbec nebo používají různí číslování.
Pravá a levá strana
Objímky nebo těla bajonetů jsou často barevně odlišené pro snazší rozlišení stran při montáži nové kabeláže. Není ale výjimkou, že je na obou stranách použité stejné barvy.
Barvy bajonetu používané pro levou stranu
◉ žlutá, ◉ modrá, ◉ oranžová
Barvy používané pro pravou stranu
◉ zelená, ◉ červená, ◉ černá

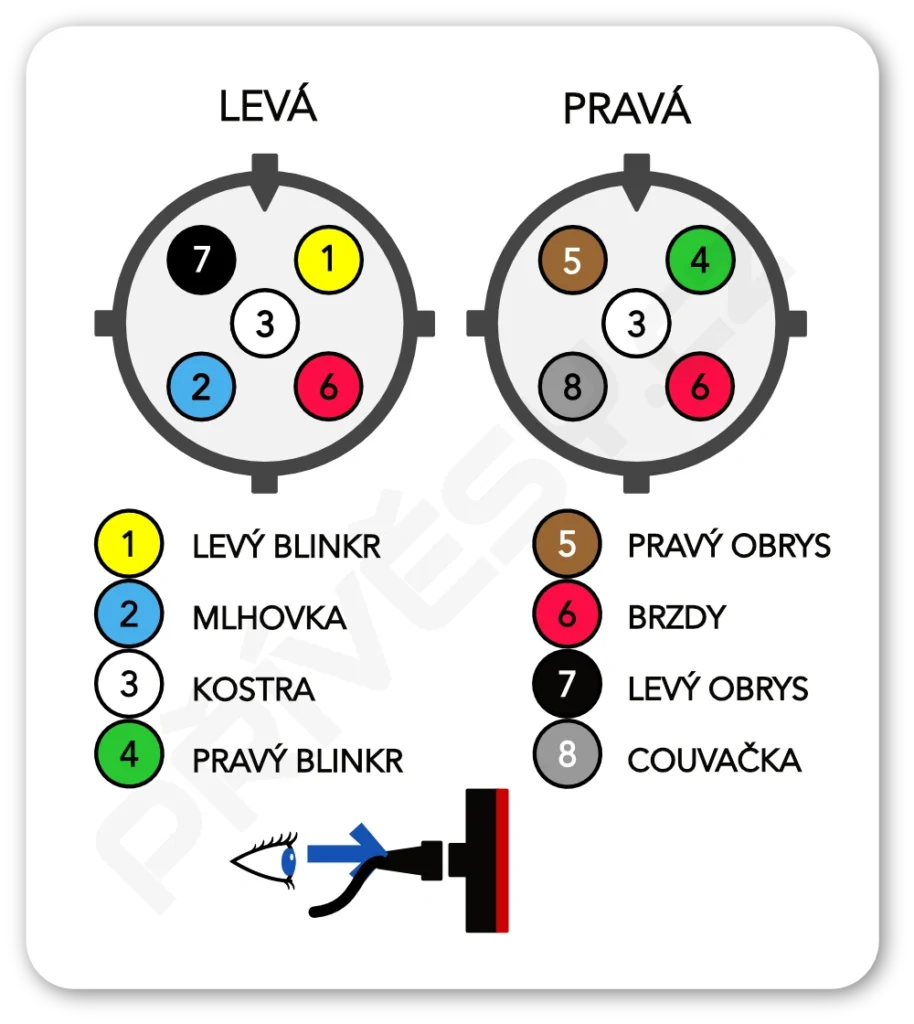

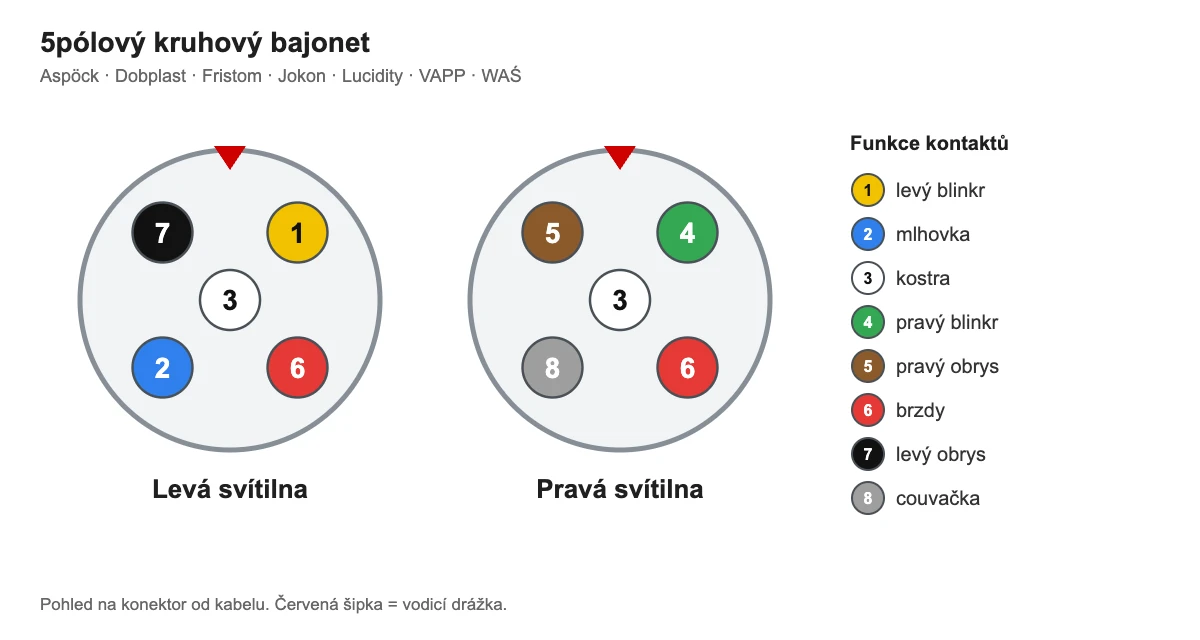

5 pólový bajonet kruhový
Aspöck, Dobplast, Jokon, Fristom, Lucidity, VAPP, WAŚ
Toto zapojení se používá na přívěsech osazených mlhovkou v levé svítilně a couvačkou v pravém světle. Na přívěsech kat. O1 není zpětný světlomet povinný a kontakt 8 nemusí být zapojený.
UPOZORNĚNÍ:
Ačkoliv lze tento typ bajonetu nasadit i na některé svítilny AJ.BA, nelze toto zapojení použít. Svítilny AJ.BA mají některé funkce osazené na jiných pozicích viz. níže.

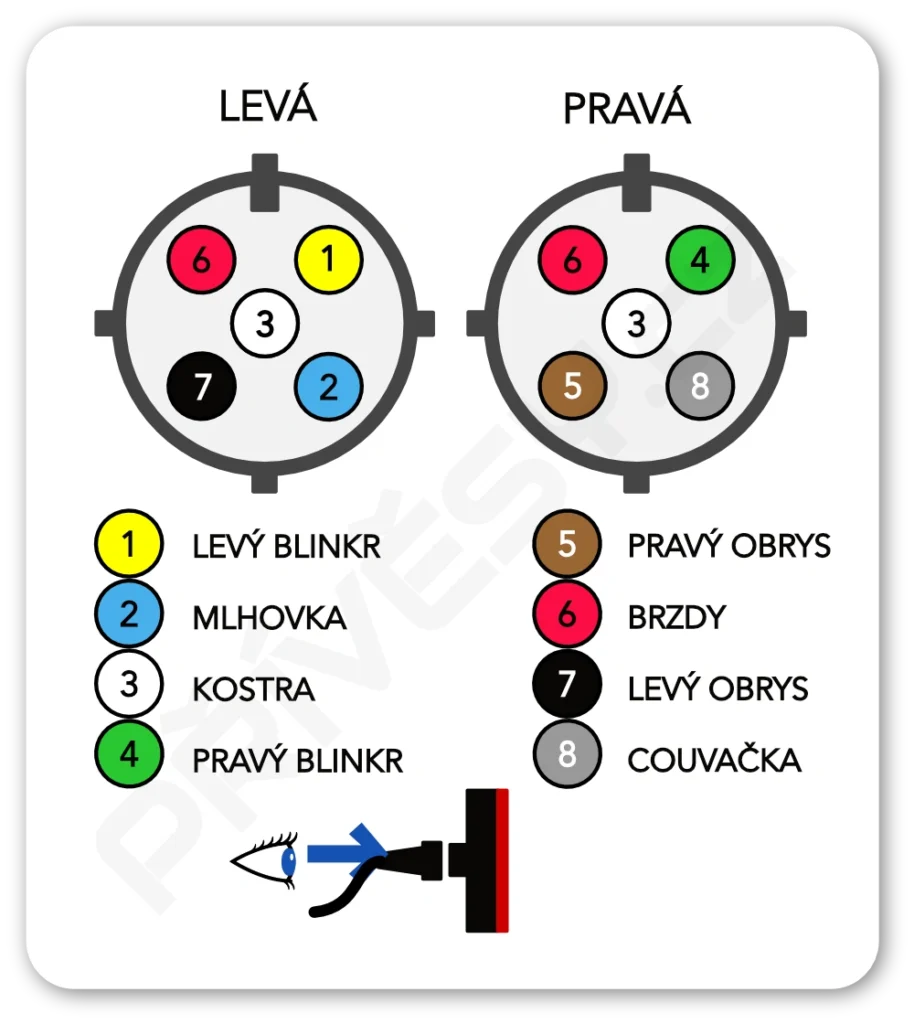

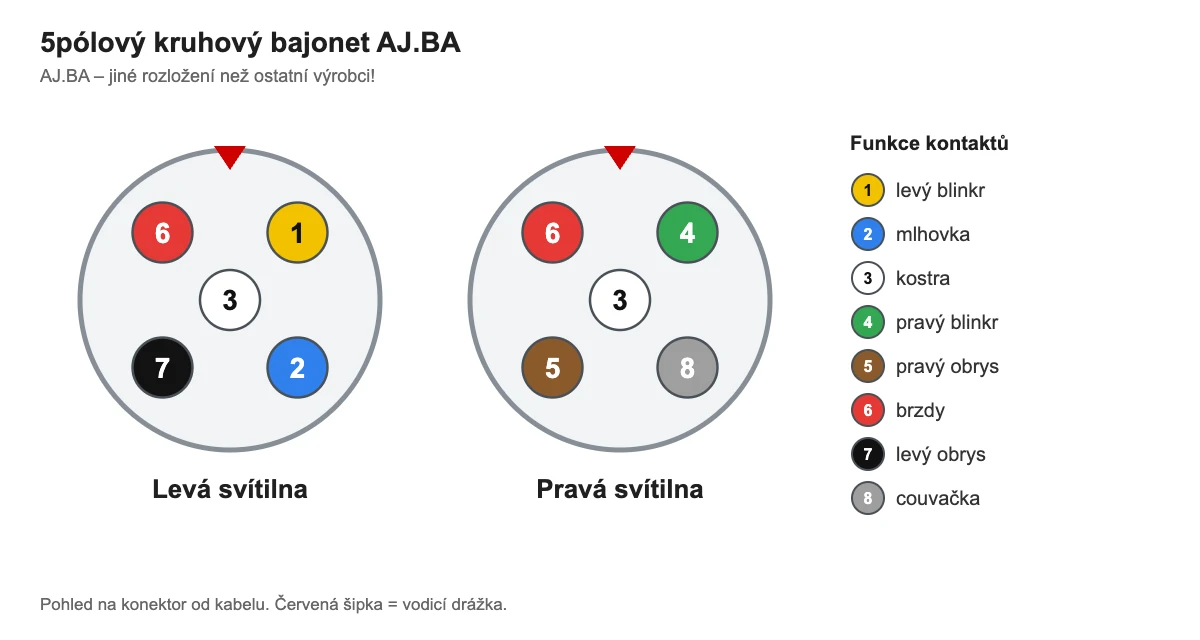

5 pólový bajonet kruhový
AJ.BA
Toto zapojení se používá na přívěsech osazených mlhovkou v levé svítilně a couvačkou v pravém světle. Na přívěsech kat. O1 není zpětný světlomet povinný a kontakt 8 nemusí být zapojený.
UPOZORNĚNÍ:
Ačkoliv lze pěti pólový bajonet AJ.BA nasadit na svítilny Aspöck, Dobplast, Jokon, Fristom, Lucidity, VAPP a WAS, je zapojený jinak s těmito svítilnami nebude toto zapojení fungovat správně.

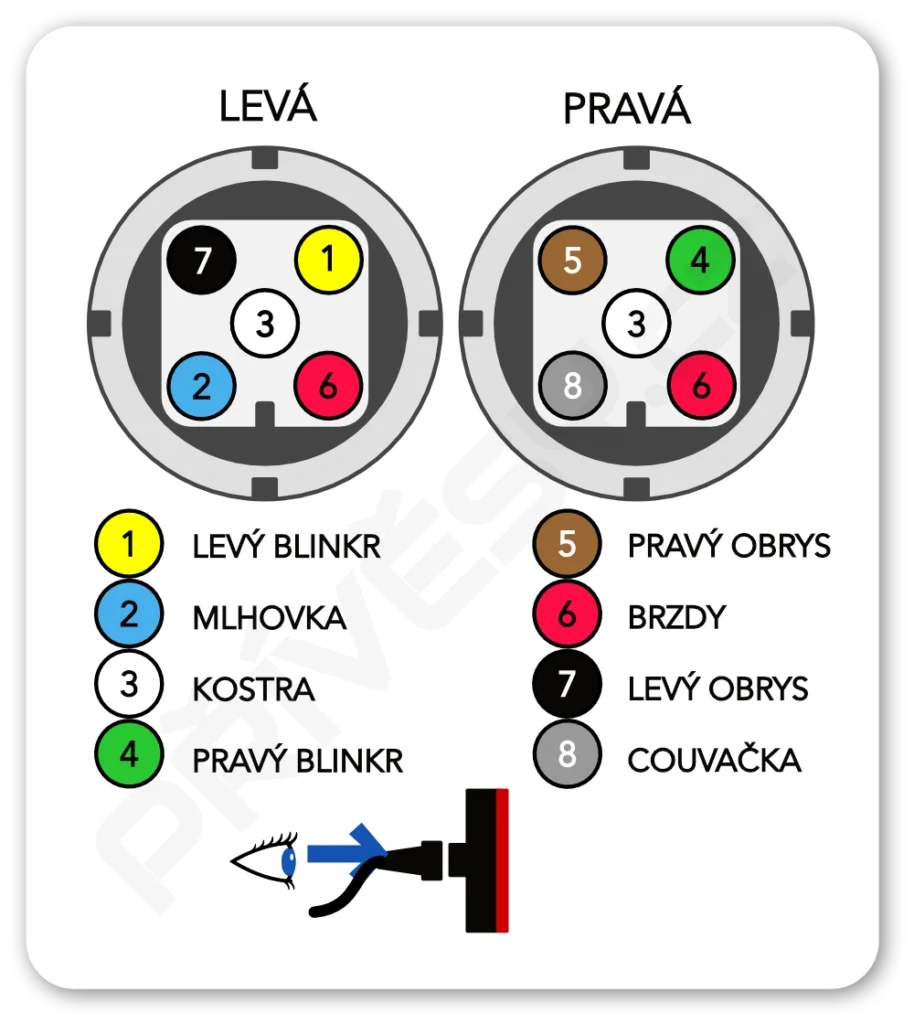

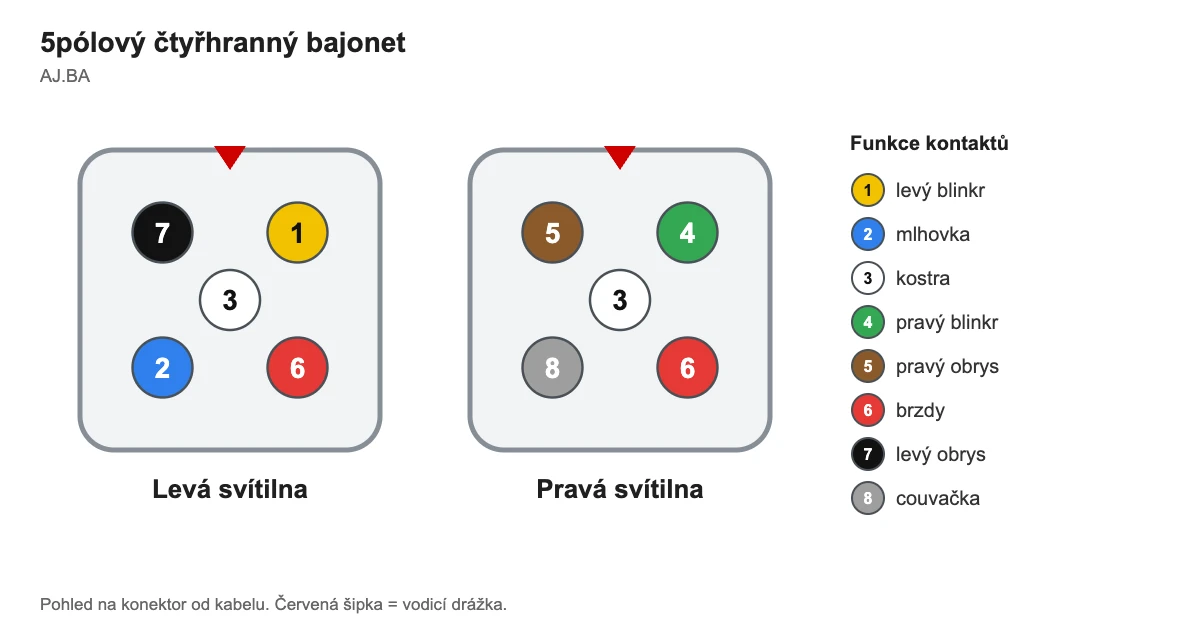

5 pólový bajonet čtyřhranný
AJ.BA
Toto zapojení se používá na přívěsech osazených mlhovkou v levé svítilně a couvačkou v pravém světle. Na přívěsech kat. O1 není zpětný světlomet povinný a kontakt 8 nemusí být zapojený.

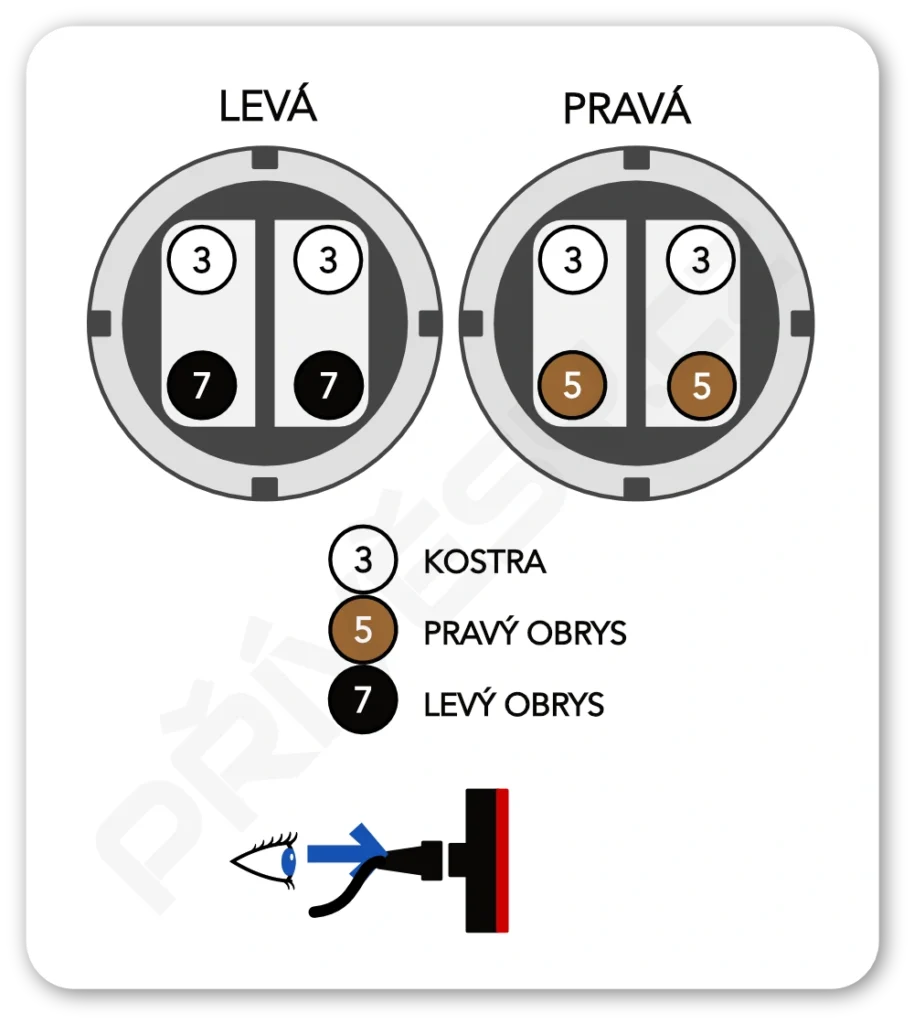

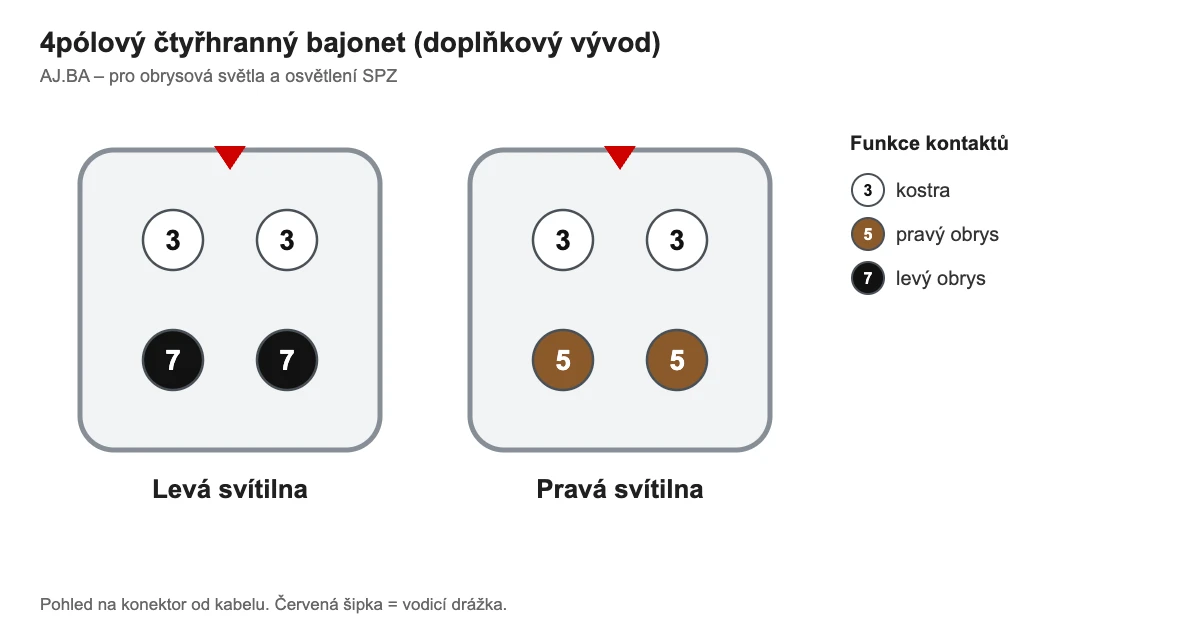

4 pólový bajonet čtyřhranný
AJ.BA
Doplňkový konektor osazený na některých svítilnách AJ.BA slouží jako vývod ze svítilny pro napájení doplňkových obrysových svítilen nebo samostatného osvětlení registrační značky. Kabely doplňkových obrysových svítilen tak nemusí být součástí hlavní kabeláže a lze ze snadno samostatně vyměnit.

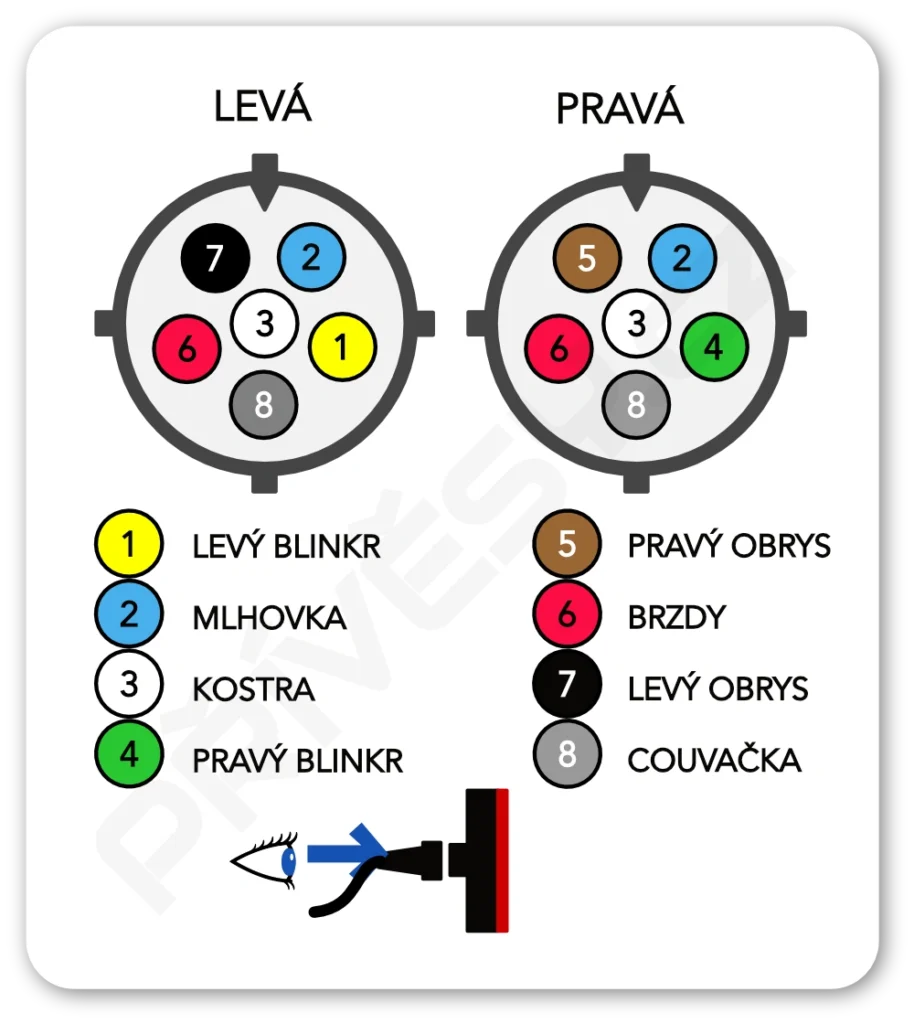

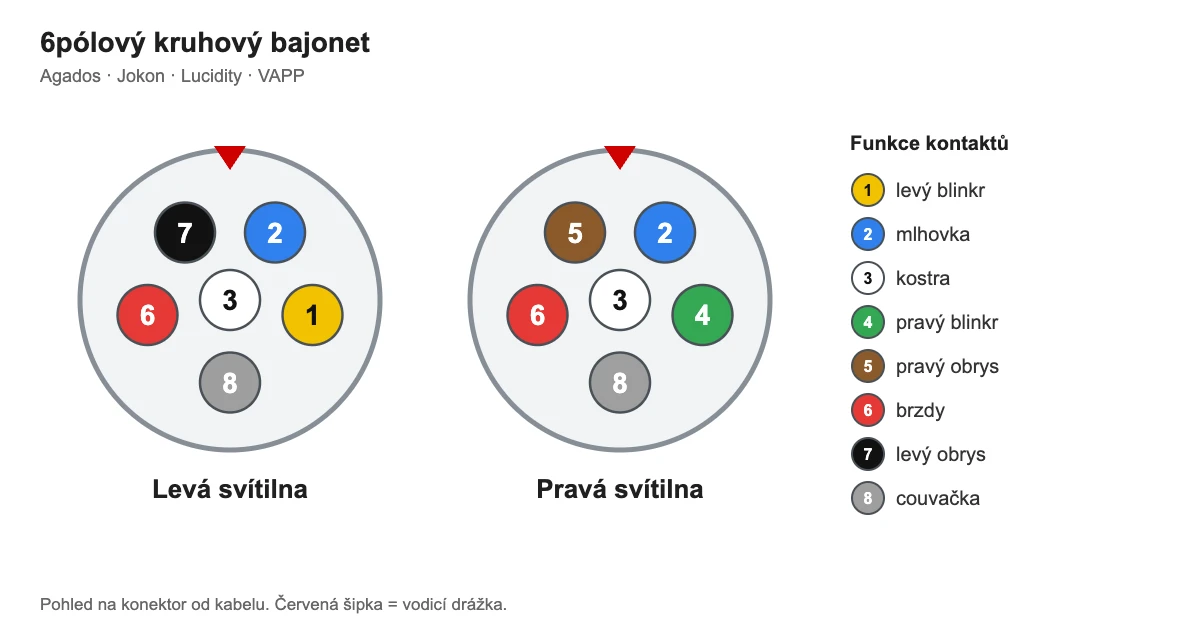

6 pólový bajonet kruhový
Agados, Jokon, Lucidity, VAPP
Sdružené svítilny s tímto bajonetem mohou mít osazenou mlhovku i couvačku současně v levé i pravé svítilně. Často se ale používá na pravé straně svítilna bez mlhovky a kontakt 2 na pravé straně pak není zapojený.
UPOZORNĚNÍ:
Ačkoliv lze tento typ bajonetu nasadit na některé svítilny Fristom, nelze toto schéma zapojení pro svítilny Fristom použít. Svítilny Fristom mají některé funkce osazené na jiných pozicích viz. níže.

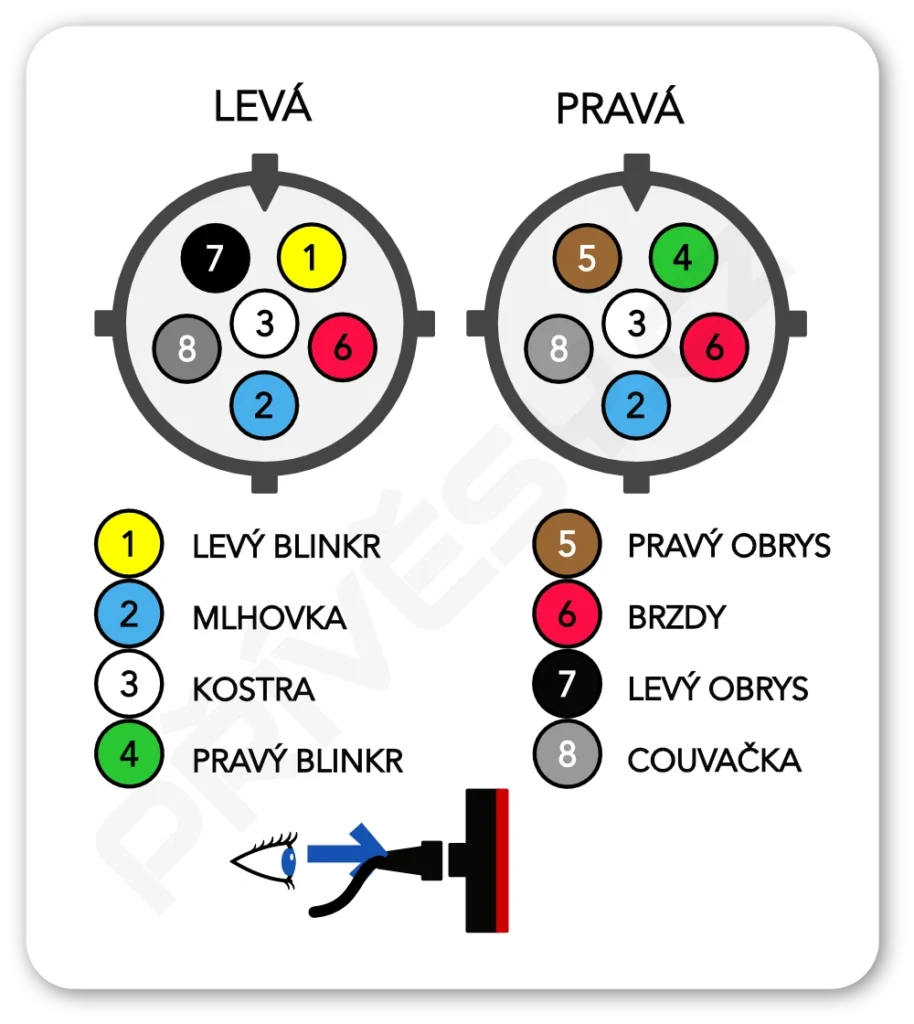

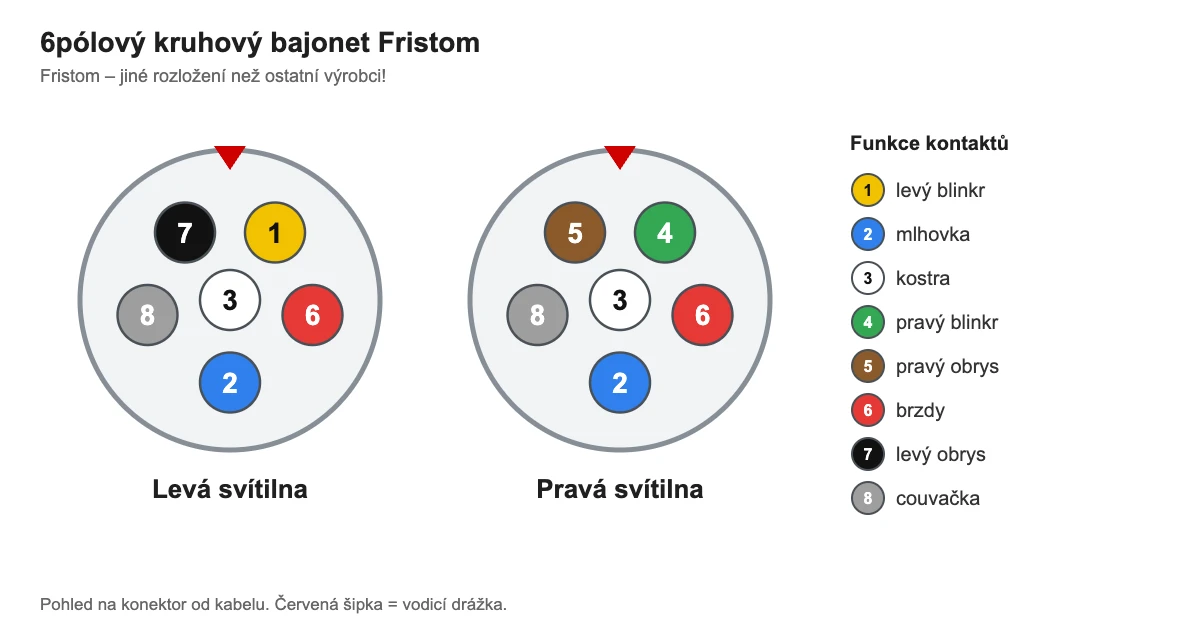

6 pólový bajonet kruhový
Fristom
Sdružené svítilny s tímto bajonetem mohou mít osazenou mlhovku i couvačku současně v levé i pravé svítilně. Často se ale používá na pravé straně svítilna bez mlhovky a kontakt 2 na pravé straně pak není zapojený.
UPOZORNĚNÍ:
Ačkoliv lze tento typ bajonetu nasadit na některé svítilny Agados, Jokon, Lucidity nebo VAPP, nelze toto schéma zapojení pro svítilny použít. Svítilny Agados, Jokon, Lucidity a VAPP mají některé funkce osazené na jiných pozicích viz. schéma pro tyto svítilny výše na stránce.

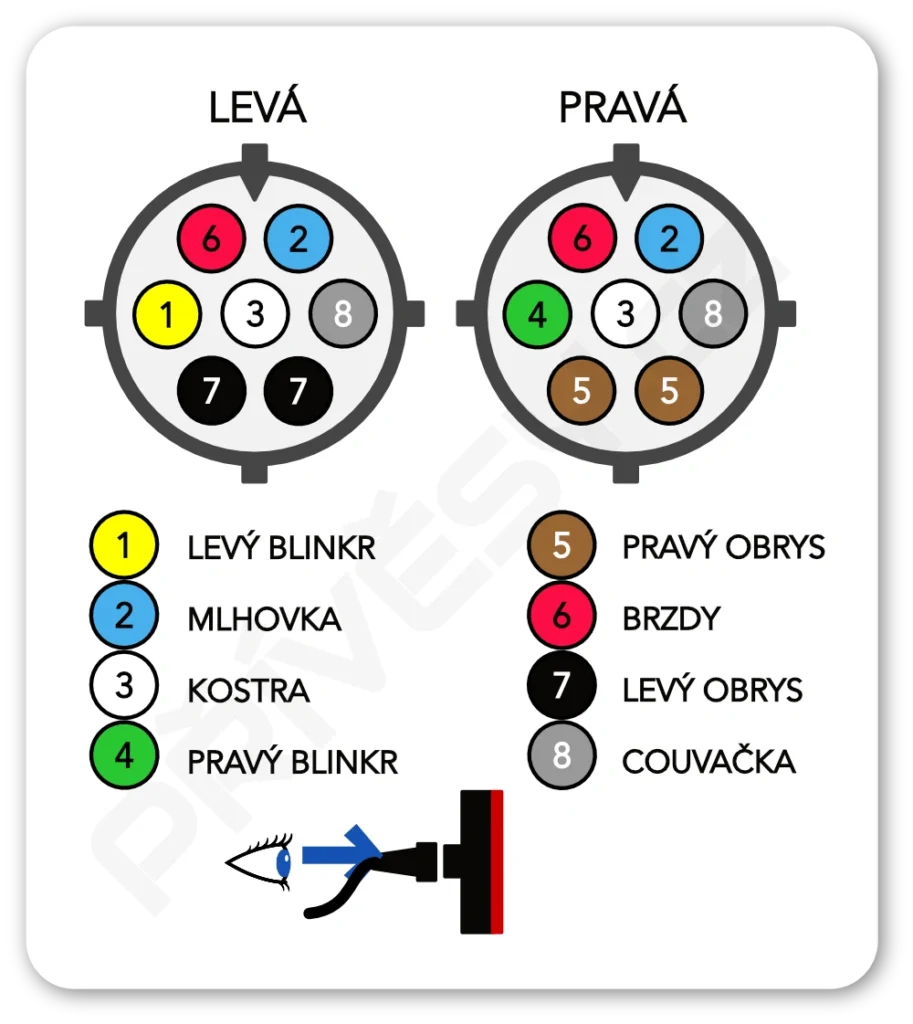

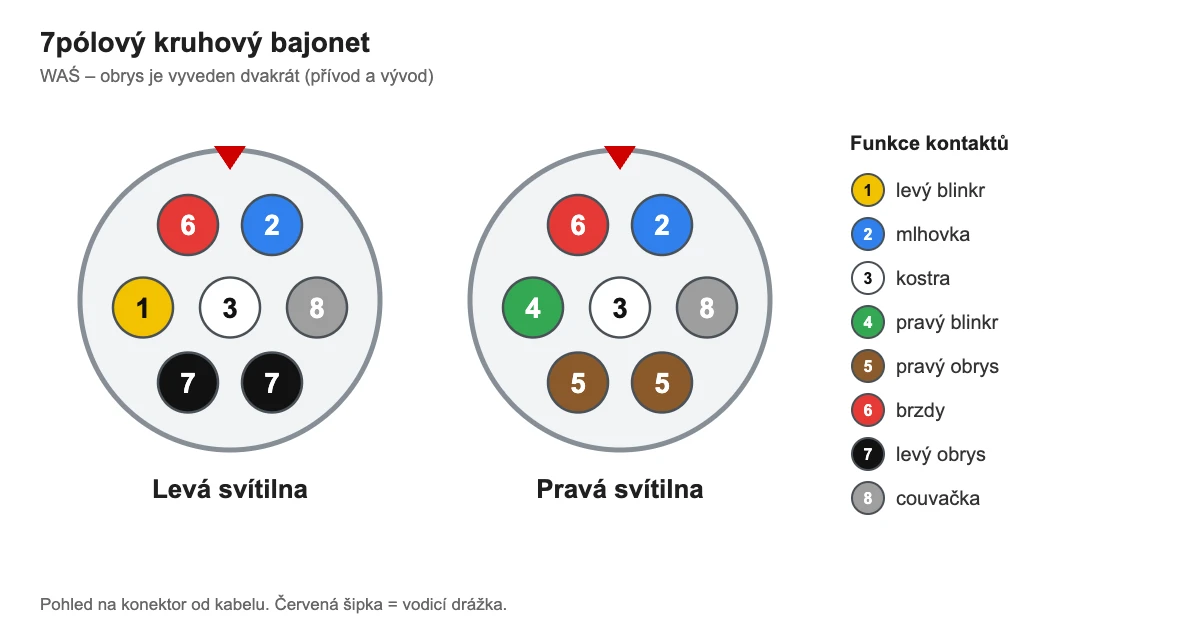

7 pólový bajonet kruhový
WAŚ
Sdružené svítilny s tímto bajonetem mohou mít osazenou mlhovku i couvačku současně v levé i pravé svítilně. Často se ale používá na pravé straně svítilna bez mlhovky a kontakt 2 na pravé straně pak není zapojený.
Kontakt 5 a kontakt 7 je v konektoru vždy na dvou pozicích. Jedna pozice slouží jako přívod a druhá pozice slouží jako vývod pro snazší napojení doplňkových obrysových svítilen nebo samostatných osvětlení registrační značky.

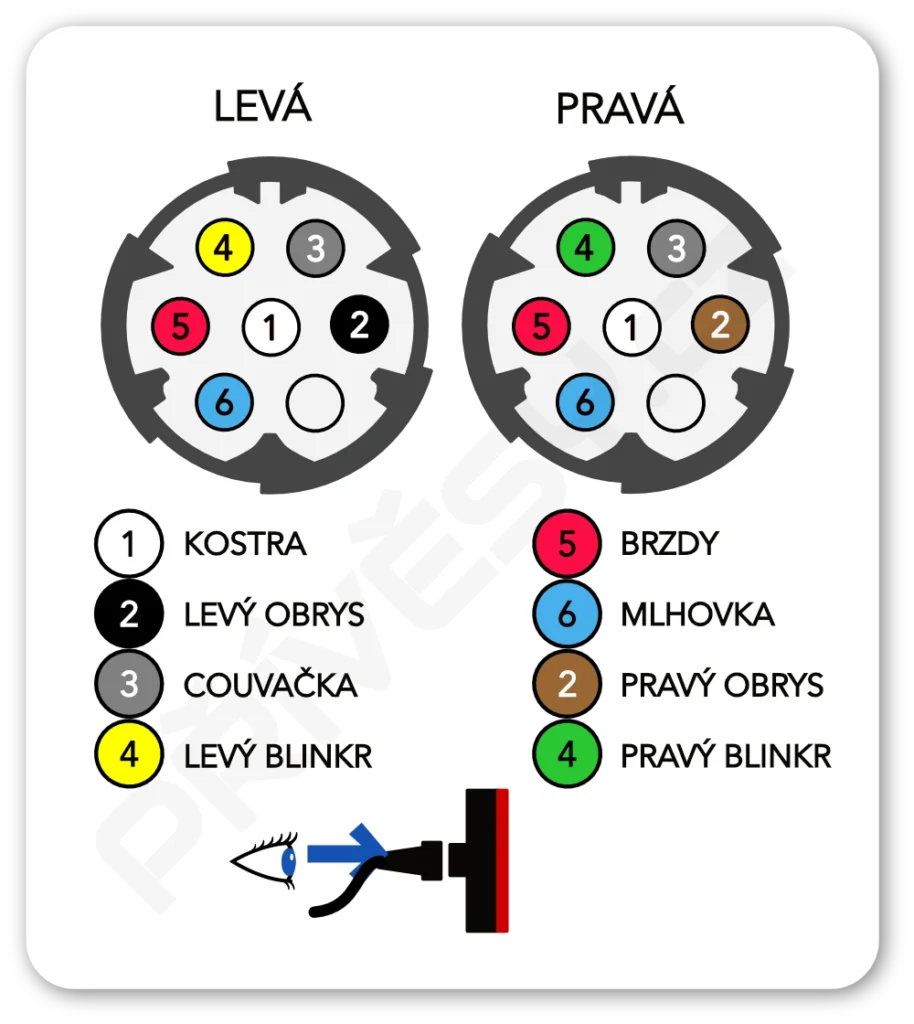

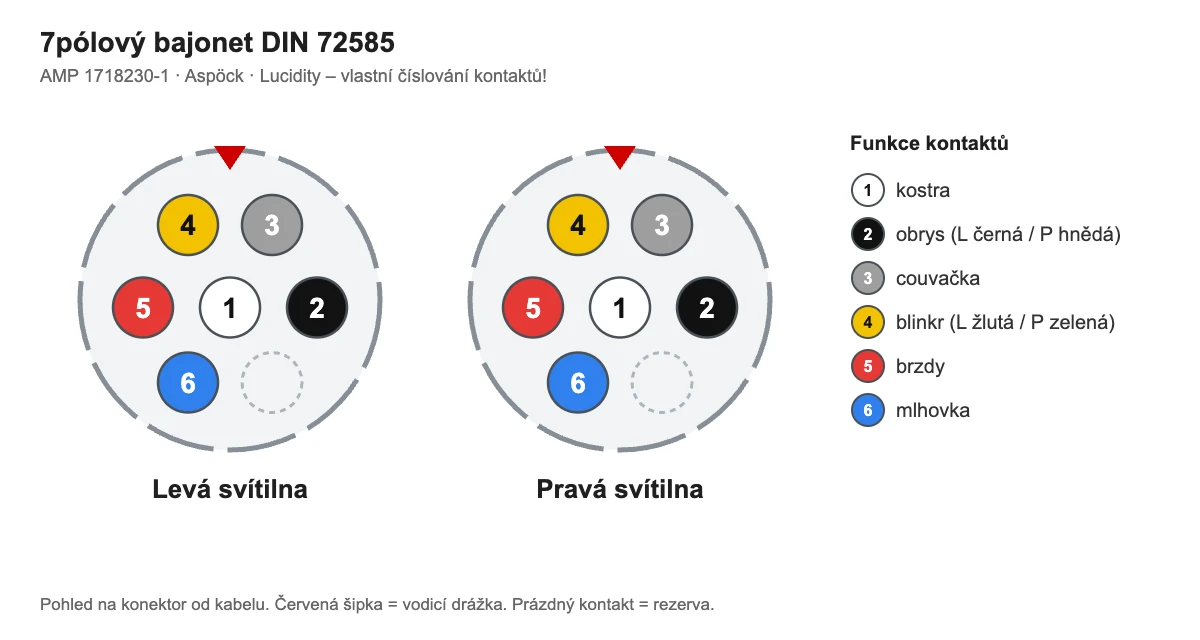

7 pólový bajonet DIN 72585
AMP 1718230-1, Aspöck, Lucidity
Neobsazená pozice je rezervní s určením pro různá využití. Obvykle zůstává nezapojena. Někteří výrobci světel ji mohou využívat např. jako vývod pro obrysové svítilny nebo samostatné osvětlení registrační značky.
Sdružené svítilny s tímto bajonetem mohou mít osazenou mlhovku i couvačku současně v levé i pravé svítilně. Často se ale používá na pravé straně svítilna bez mlhovky a kontakt 2 na pravé straně pak není zapojený.

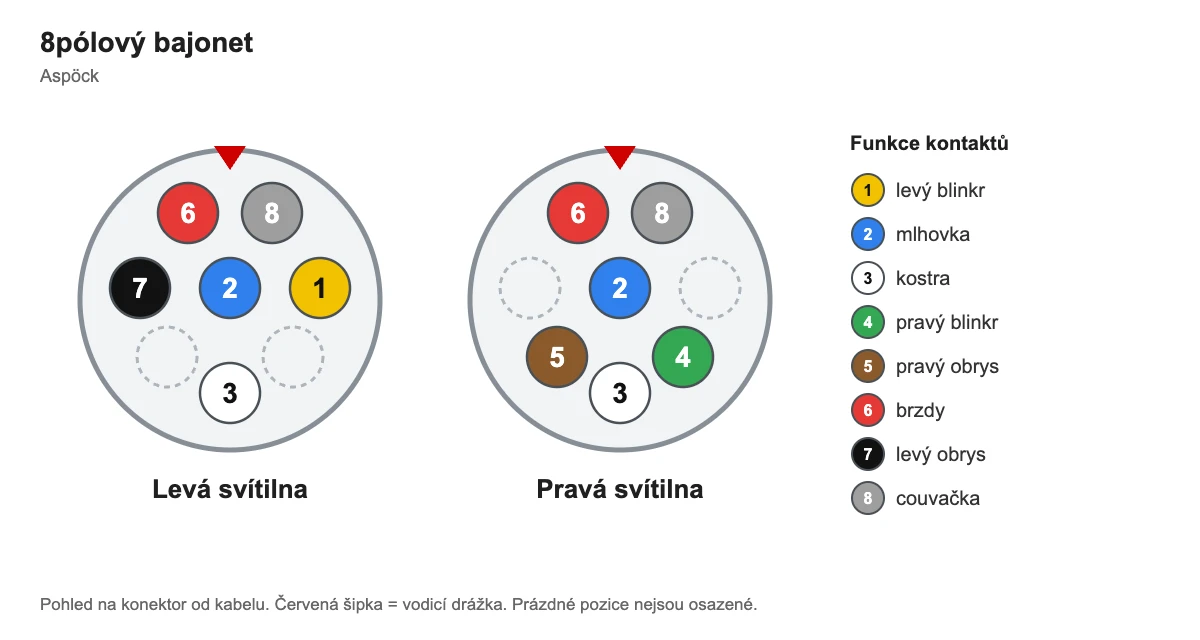

8 pólový bajonet
Aspöck
Sdružené svítilny s tímto bajonetem mohou mít osazenou mlhovku i couvačku současně v levé i pravé svítilně. Často se ale používá na pravé straně svítilna bez mlhovky a kontakt 2 na pravé straně pak není zapojený
Barvy vodičů
Barvy pólů ve schématech odpovídají doporučeným barvám vodičů používaných pro připojení osvětlení přívěsů. Výrobci kabeláži si barevné rozlišení někdy upravují v závislosti na použitých typech kabelů.
Identifikace funkcí jinak barevných vodičů lze provést multimetrem v režimu testování vodivosti. Další možností je identifikace přímo v přední zástrčce kabeláže. Schéma zapojení zástrček (vidlic) kabeláží přívěsů najdete zde >>>
