Plynové vzpěry, někdy nazývané také plynové pružiny mají řadu uplatnění jak na přívěsech, tak v jiných aplikacích. Často je třeba nahradit starou nefunkční vzpěru s již nečitelnými údaji. Krom rozměrů je důležitým parametrem výsuvná síla plynové vzpěry. Jak jí ale zjistit?

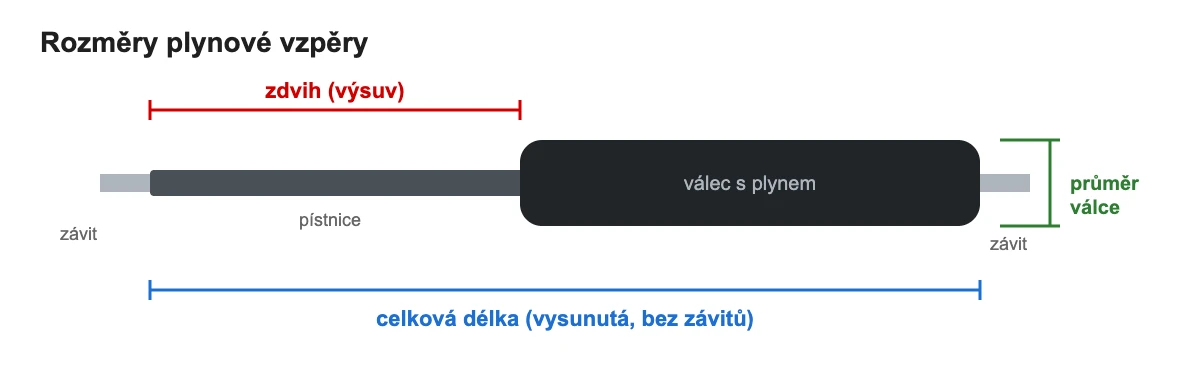

Rozměry plynové vzpěry
Většina plynových vzpěr je na obou stranách zakončena závitem. Díky tomu je možné použít na koncích různé typy a rozměry koncovek.
Pro náhradu stávající plynové vzpěry je důležité, aby nová vzpěra měla stejný, nebo nepatrně větší zdvih (výsuv). Nepatrně kratší celková délka není obvykle na závadu a v řadě případů ji lze dorovnat použití jedné nebo obou delších koncovek.
Pro těsnou zástavbu pak může být limitujícím faktorem také vnější průměr těla (válce) plynové vzpěry.
Zdvih (výsuv plynové vzpěry)
Pro otevírání víka (poklopu) o úhel 90° se doporučuje volit zdvih plynové vzpěry v délce 1/3 vzdálenosti konce víka od osy pantu.
Síla plynové vzpěry
Síla, kterou plynová vzpěra vytlačuje pístnici se udává v jednotkách Newton (N) a zpravidla je vyznačena často ve formě etikety nebo potisku přímo na těle vzpěry jako číslo následované písmenem „N“ (např. 100N), případně může být před tímto údajem ještě písmeno F, kterým se obvykle označuje síla.
Tlačnou sílu si lze představit tak, že vzpěra o síle 100N postavená kolmo k zemi udrží těleso o hmotnosti přibližně 10 kg (přesně 10,19 kg), aniž by se začala stlačovat. Takto těžké těleso ale nebude vytlačovat vzhůru.
Výpočet síly plynové vzpěry

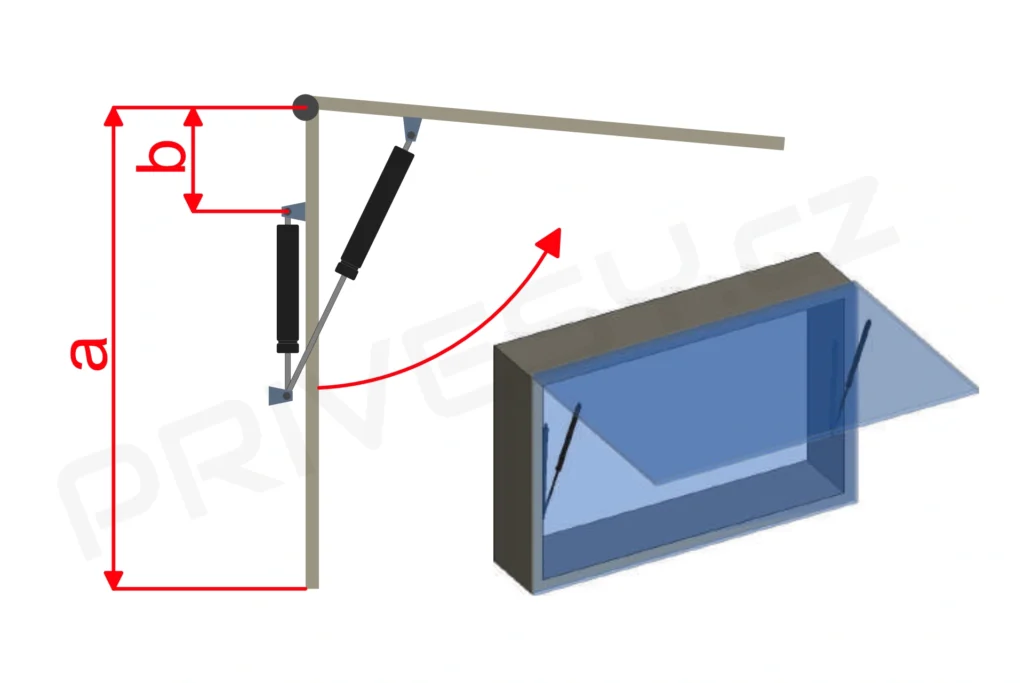

Kalkulátor síly plynové vzpěry počítá ve všech znázorněných příkladech s rovnoměrným rozložením hmotnosti zvedaného břemene a tedy těžištěm umístěným na středu délky „a“. Pokud je zvedaný poklop opatřen na zvedané straně těžším lemem nebo kováním (zámek, petlice a pod.), je nutné volit úměrně vyšší sílu plynové vzpěry.
Ve vypočtené hodnotě síly je přičten přídavek na toleranci tlakování:
| Tlačná síla (N) | Přídavek (N) |
|---|---|
| od 30 do 50 | +10 |
| od 50 do 250 | +20 |
| od 250 do 750 | +30 |
| od 750 do 1500 | +60 |
| od 1500 do 3000 | +150 |
| od 3000 do 6000 | +300 |
Hmotnost víka

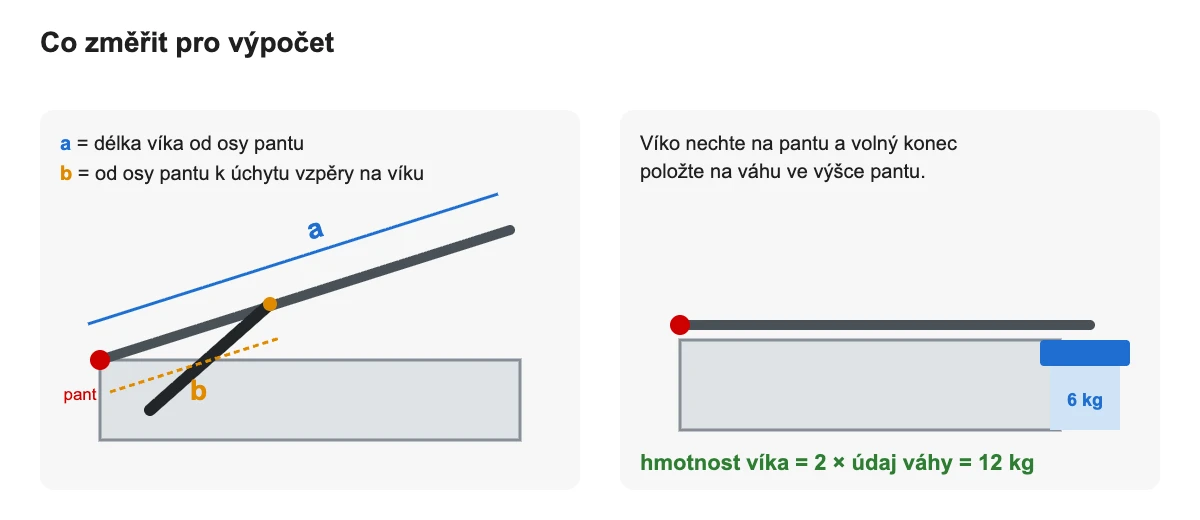

Hmotnost víka, lze zjistit i bez demontáže z pantů jeho zvážením na jedné straně. Pokud je hmotnost víka rovnoměrně rozložená (víko nemá na otevírané straně těžší lem nebo kování, váží víko přesně dvojnásobek hmotnosti, kterou ukáže váha. Polovinu hmotnosti drží pant a druhou polovinu váha.
POZOR! Pokud je víko na jedné straně těžší, nebude takto určená hmotnost správná.
Vliv teploty na sílu plynové vzpěry
Síla plynové vzpěry je udávaná při referenční teplotě 20°C. S poklesem okolní teploty klesá i síla plynové vzpěry a to o 1% každé 3°C.
Příklad poklesu síly
Katalogová síla plynové vzpěry: 500 N (referenční teplota 20°C)
Okolní teplota: -10°C (rozdíl 30°C oproti referenční teplotě)
Síla 500 N plynové vzpěry při okolní teplotě -10°C bude pouze 450 N. Z důvodu tolerancí při tlakování (pro 500 N je to +/- 30N) může být síla vzpěry z výroby při referenční teplotě 20°C od 470 N do 530N. Při poklesu okolní teploty na -10°C se pak síla vzpěry na spodní hranici tolerance (470 N) může sníží až na 423 N.
S těmito vlastnostmi a tolerancemi je nutné počítat při návrhu zařízení a výběru vhodné plynové vzpěry.
